انواع پیزوالکتریک و کاربرد آنها

انواع پیزوالکتریک و کاربرد آنها

جهت خرید انواع پیزو الکتریک با همکاران ما تماس حاصل فرمایید.

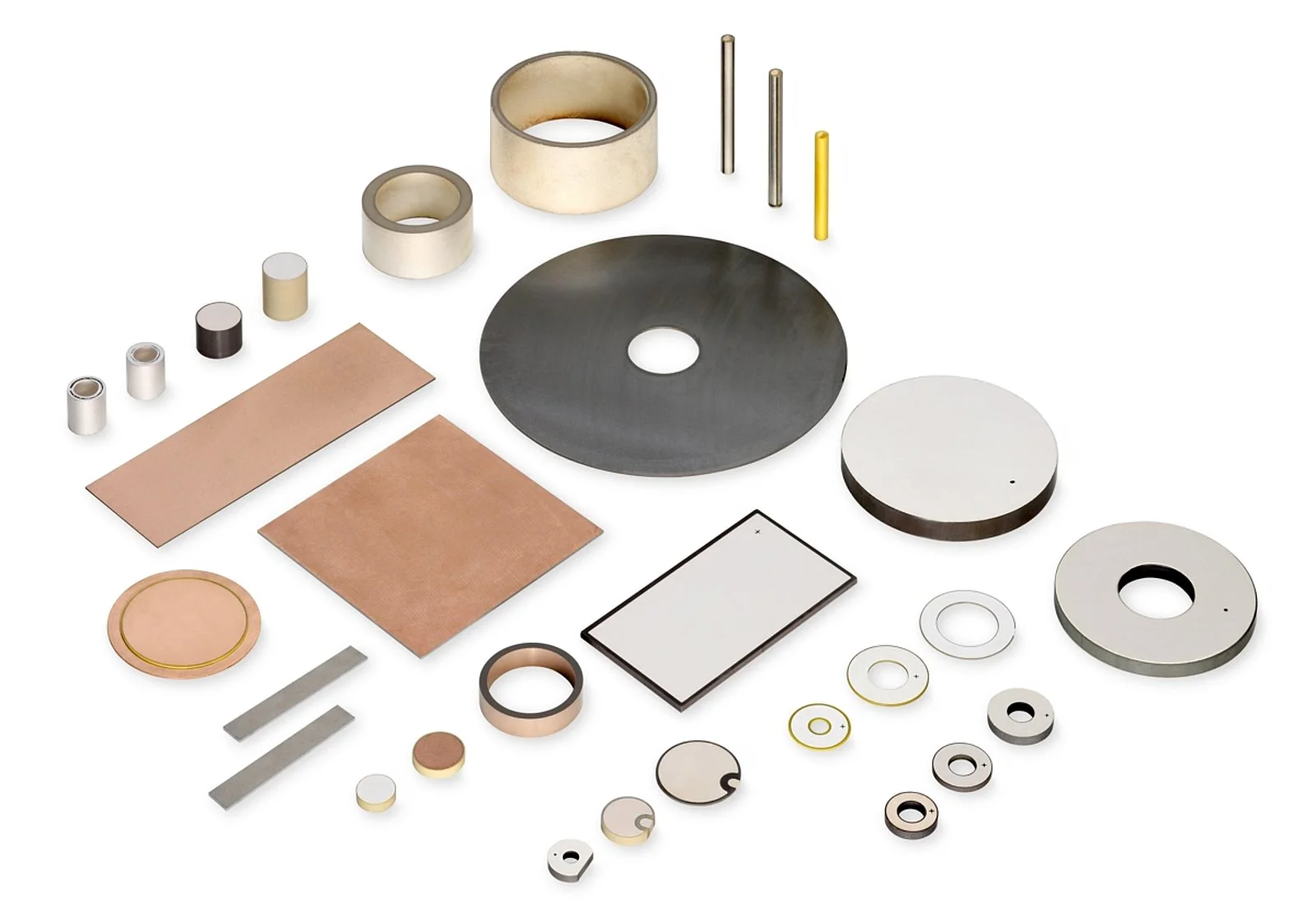

پیزوالکتریک ها در چندین دسته مختلف تقسیم می شوند که کاربرد آنها نیز متفاوت است. انواع پیزوالکتریک ها را در ادامه برای شما شرح میدهیم:

  • رینگ پیزو
  • دیسک پیزو
  • پیزو استوانه ای
  • پیزو کروی
  • پیزو نیم کره ای

رینگ پیزوالکتریک

رینگ های پیزو الکتریک به این صورت است که یک سوراخ دایره ای شکل درون آن وجود دارد که در سایزهای متفاوتی یافت میشود. معمولا بیشتر سایز ها کاربرد یکسانی دارند اما بعضی از آنها فقط در دستگاه های خاصی استفاده می شوند. بیشتر این نوع پیزوها در دستگاه التراسونیک تولید ماسک، حمام اولتراسونیک یا کلینینگ( شستشوی قطعات مانند سوزن انژکتور، قطعات موتور بنزینی و گازی، سوزن برقی و …)، جوشکاری پلاستیک  و انواع پلیمر، حکاکی، دندانپزشکی و پزشکی و… مورد استفاده قرار می گیرند.

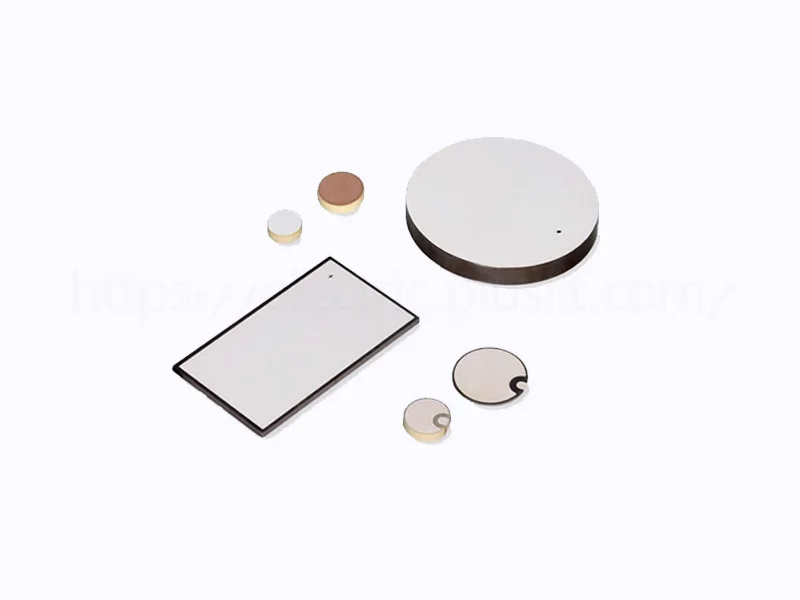

دیسک پیزوالکتریک

یکی از انواع پیزوالکتریک ها دیسک پیزو الکتریک است . برخلاف رینگ پیزو به صورت صاف و یکدست میباشد. یعنی بدون هیچ سوراخ یا ضایعه اضافی.
کاربرد آنها نیز متفاوت میباشد و بیشتر در زمینه قطعات الکتریکی کاربرد دارند. به عنوان مثال در حسگرها، اندازه گیری های الکتریکی، سنسور های پارکینگ، جراحی های زیبایی و …  از کاربرد های دیسک پیزوالکتریک می باشد.

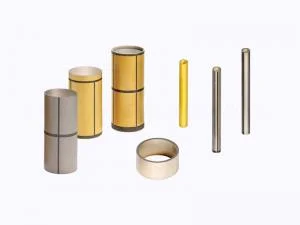

پیزو استوانه ای

لوله پیزو سرامیک پیزو استوانه ای) از سری لوله های پیزو یکپارچه هستند که به محض اعمال ولتاژ بین الکترود داخلی و خارجی منقبض می شوند.
لوله پیزو اغلب در میکروسکوپ های پروب اسکن برای ارائه انرژی در عملکرد حلقه باز استفاده می شوند. علاوه بر این ، آنها برای کارهای میکرودوز در پمپ های نانولیتر یا چاپگرهای جوهر افشان نیز استفاده می شود.
از سری کاربرد های دیگر پیزو استوانه ای میتوان به سنسور جی پی اس، سونوگرافی، کاربرد های دریایی مانند ردیابی زیردریایی ها و کشتی ها، ادوات کنترل و رصد جریان آب های اقیانوس ها و دریا ها و… اشاره کرد.

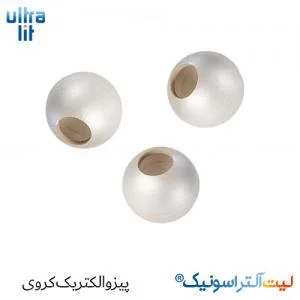

پیزو کروی

پیزو کروی کاربرد وسیعی در دستگاه های زیر آب مانند هیدروفون، سونار و غیره دارند. پیزو کروی در بعضی از دستگاه های التراسونیک نیز به کار گرفته می شود. (جهت اطلاعات بیشتر به مقاله التراسونیک چیست ؟ مراجعه کنید.) متریال ها یا مواد سازنده پیزو کروی بر اساس سایز و نوع استفاده متفاوت است. این نوع متفاوت بودن متریال هرکدام باعث میشود که ارتعاش مورد نیاز ساخته شود(نه کمتر، نه بیشتر).
پیزو کروی دارای ویژگی ها و کاربرد های زیادی است که در ادامه به بعضی از آنها اشاره می کنیم.

ویژگی ها:

  • مصرف برق کم ، زمان پاسخ سریع ، بسیار کارآمد
  • کوچک ، نازک ، سبک و بی صدا
  • میزان جریان را می توان به طور دقیق کنترل و تنظیم کرد
  • با استفاده از برق 5VDC/24VDC یا 110VAC/220VAC

کاربرد ها:

  • سونوگرافی
  • سنسورهای پزشکی
  • زیر دریایی و کشتی ها
  • سنجش میزان جریان و پر شدن
  • نظامی

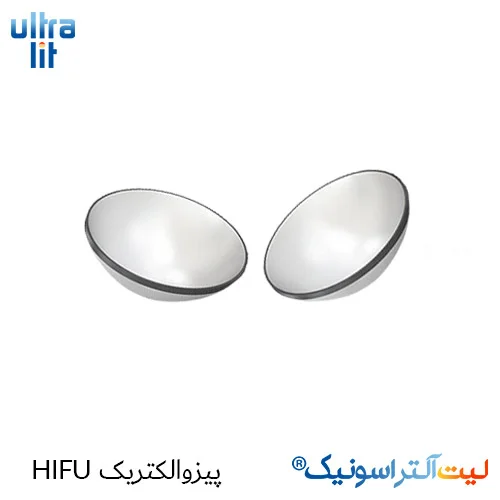

پیزو نیمکره یا مقعر HIFU

HIFU Piezo (نیمکره پیزو) مبدل اولتراسوند با شدت بالا است. نام کوتاه آن “پیزو سرامیک HIFU” نامیده می شود.( HIFU ( High Intensity Focused Ultrasound این نام گذاری انگلیسی را دکتر ها گذاشته اند زیرا معمولاً در دستگاه های پزشکی یا تجهیزات زیبایی استفاده می شود.

حداقل قطر مبدل HIFU تک صفحه 2 میلی متر است. حداکثر قطر مبدل HIFU می تواند به 100 میلی متر یا بیشتر برسد. و فرکانس می تواند تا 10 مگاهرتز برسد.
